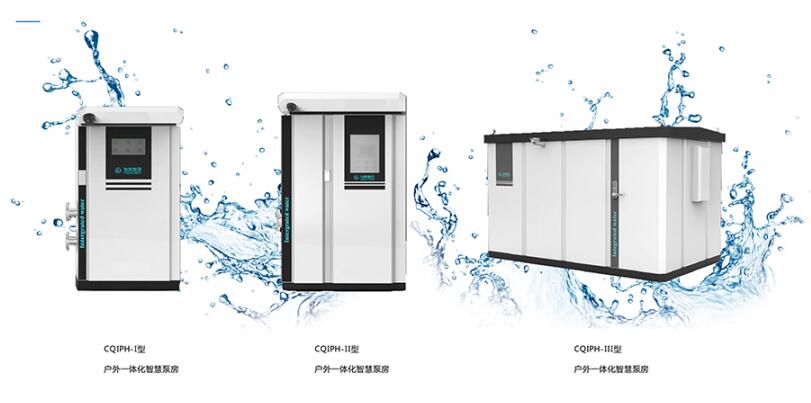

智慧集成供水泵站是一種集供水設備、全方位監測系統、智能控制系統、設備泵房和安全防護系統于一體的新型的二次加壓供水方式。
智慧集成供水泵站做為加壓設備和供水泵房的整體解決方案,根據應用條件和客戶需求量身定制,將二次供水設備與智能化系統實現了集成式的整合,全自動運行,多方位保護,規范化的管理措施,為您提供可靠、智能、高效的供水加壓方式。
2.1、安全可靠:增壓泵站自動化控制系統的設計必須首先考慮電控系統的可靠性和安全性,采用符合國家有關標準及滿足本細則要求的優質名牌電氣元器件對其控制系統進行模塊化、標準化、簡單化設計和制作,使控制系統具有高可靠性和低故障率,同時,可使控制系統具有維護簡單、故障恢復快速等特性。
2.2、標準化設計:為了今后泵站的統一管理和維護以及數據采集,所有增壓泵站的自動化設計時應在硬件結構、設備型號、電氣元器件參數、電氣接口、設備器件品牌等方面統一標準,可保證各設備之間在機械尺寸、電氣特性上具有高度的互換性,提高系統的可維護性。除此以外,系統還必須針對泵站設備及控制信息進行標準化,統一系統設計參數、統一控制對象及數據采集對象,統一控制軟件包括數據結構定義。為系統的構建提供一個一致化的軟硬件環境,便于系統的構建和今后的維護。
2.3、變頻調速:采用變頻調速控制,保證泵及泵組能在流量的大動態變化時具有足夠寬的調速范圍,保證泵組的工作運行特性區處于高效區運行。
2.4、PLC控制:控制系統應采用PLC為核心進行設計,為了系統安全運行和維護快捷方便,應對增壓泵站的其它外圍設備和單體控制元件進行監控,PLC控制系統按主控與分區兩級設計。
2.5、節能高效:增壓泵站系統應充分利用市政供水管網壓力。泵組內各泵并行運行、增壓擴流時,不僅應考慮控制單臺泵的高效運行狀態,同時還要考慮并網后的泵組的高效運行狀態。系統設計時應充分考慮使泵、電機以及變頻器等設備的運行參數相互匹配性,保證其運行均處于各自的高效工作運行區域內穩定運行。
2.6、對外通訊:增壓泵組自控系統設計必須考慮提供遠程自動化控制信號通訊接口,現場設備控制系統和遠程監控系統之間應采用工業以太網通訊協議進行數據通訊,滿足增壓泵站無人值守自動運行以及遠程控制及遠程數據傳輸等各項要求。
2.7、數據采集:泵組控制系統應能完成泵組各項運行參數以及其它設備狀態數據的采集功能,并將數據存入PLC專用數據緩沖區內提供給遠程上位機系統和其它控制單元調用。
2.8、安全防范:為了今后增壓泵站的無人值守管理,增壓泵站考慮安防系統的設計和建設,該系統可自動記錄人員進出的數據信息和圖像信息,防止非法闖入,當出現非法人員非法闖入時可進行現場聲光報警、語音傳輸及遠程中控報警,保障增壓泵站內的設備安全和水源安全。
2.9、遠程監測監控:泵組控制系統應考慮滿足遠程監控的設計需要,可通過相應的通訊接口及通訊協議和遠程監控系統進行數據通訊,可以實時遠程視頻監控現場設備的運行情況、壓力變化情況、故障報警情況、歷史數據記錄等,同時滿足遠程控制的功能要求。
2.10、智能化控制:控制系統應具有控制水泵自動變頻運行,水泵定時自動輪換,過流、過壓、過載、欠壓自動保護,無水自動停機和報警,來水自動開機等功能。其系統應具有完善的保護功能,滿足增壓泵站的運行全自動化智能控制的要求,正常運行過程中無需人員現場操作。
2.11、設備的設計、制造、安裝等滿足戶外使用和整體吊裝運輸要求。
2.12、系統的設計有可靠的設備自我保護系統,系統具有完善的故障自診斷功能,且便于檢修、維護。
